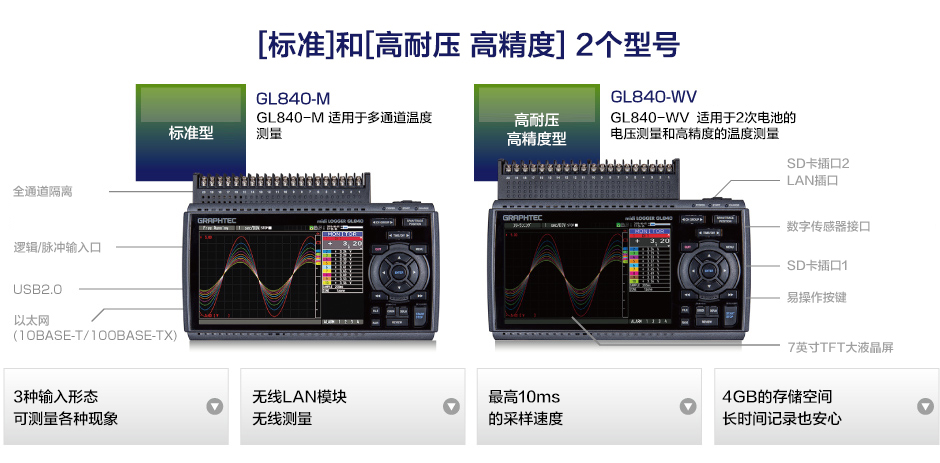

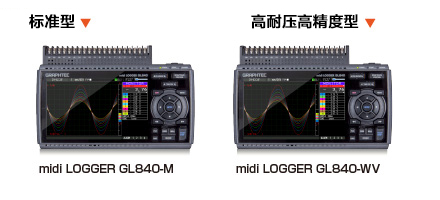

[标准]和[高耐压·高精度]的2个产品型号

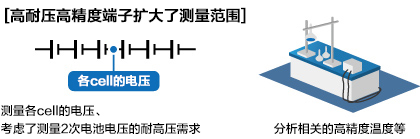

最适合多通道温度测量的[标准型 GL840-M]外、增加了适合充电电池的电压测量和高精度温度测量的[高耐压·高精度型 GL840-WV]。
| 支持3种输入形态
配备了[模拟信号输入(全通道隔离多功能)][逻辑/脉冲输入][数字式传感器输入口]的3种输入口、可测量各种各样的现象。
|
无线LAN模块实现无线测量
连接上路由器后、本地、互联网都可以简单实现无线测量。也可进行远程监控。 | GL100活用作子机
使用无线LAN模块、最多5台PetitLOGGER GL100、可以作为子机连接。 |
最高支持10ms间隔采样
减少使用通道数、可以提高采样速度至10ms。 | 4GB存储器可安心进行长时间的测量
标配4GB的闪存。数据以GBD 格式或、CSV格式保存。 |
便利的功能
警报输出功能和导航功能、适用3种电源、互联网功能等、GL840带有各种便利的功能可供使用。 |
|

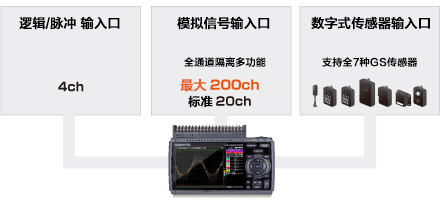

3种输入形态 可测量各种各样的现象
输入1 : 最大扩展至200ch 模拟信号输入口(通道间绝缘多功能输入)

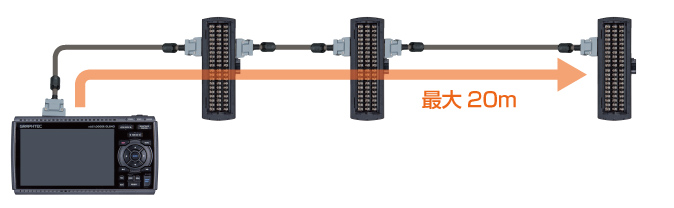

为输入模拟信号、准备了标准输入端子台 (B-564)和高耐压高精度端子台 (B-565)、供不同测量用途选择使用。两端子台采用了全通道隔离输入方式、可测量各种各样的现象。标准通道数为20ch、最大可扩展至200ch、使用接续线缆·扩展基座·端子台可延长本体-端子间距至20m。
项目 | 标准型
端子台:B-564 | 高耐压·高精度型
端子台:B-565 |
电压 | 量程 | 20mV~100V、1-5V F.S. | 20mV~100V、1-5 V/F.S. |
最大输入电压
(输入端子/GND间) | 60V | 300Vp-p |
测量精度 | ±0.1% of F.S. | ±(0.05% of F.S. +10μV) |
温度 | 热电偶 | R,S,B,K,E,T,J,N,W (WRe5-26) |
热电阻 | Pt100,JPt100,Pt1000 |
测定精度 | 例）K型热电偶时 （TS:温度）
-200<=ＴＳ<=-100 ±（0.05% of rdg +2.0℃）
-100＜ＴＳ<=1370 ±（0.05% of rdg +1.0℃）
基准接点补偿确度 ±0.5℃
K型热电偶测量
-100℃ 时
测量精度 ±2.55℃
测量100℃时
测量精度 ±1.55℃ | 例）K型热电偶时 （TS:温度）
-200<=ＴＳ<=-100 ±1.5℃
-100＜ＴＳ<=1370 ±0.8℃
基准接点补偿确度 ±0.3℃
K型热电偶测量
-100℃时
测量精度 ±1.8℃
测量100℃时
测量精度 ±1.1℃ |
湿度 | 0~100％ (需要选件B-530) |

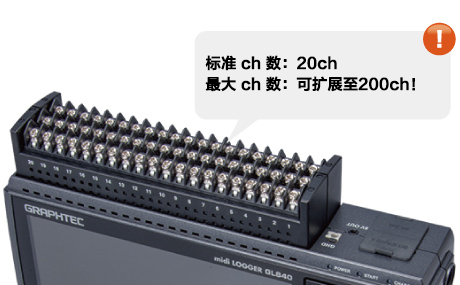

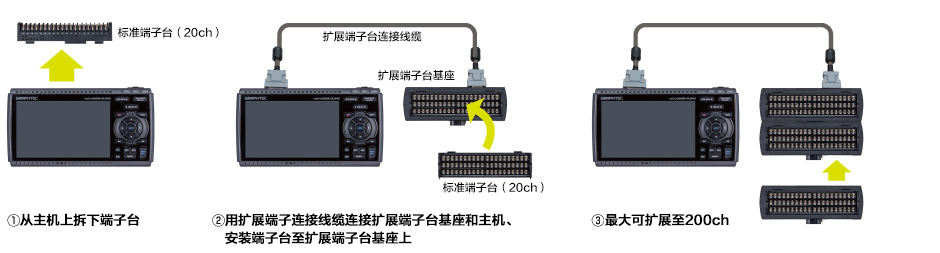

模拟信号输入口的接口数的扩展
端子台的通道数可以从标准的20ch扩展至200ch(一次加20ch)。
■GL840-M的扩展范例
通道扩展例 | 20ch | 40ch | 100ch | 200ch |
GL840本体 | 1 | 1 | 1 | 1 |
扩展端子台连接用线缆 | - | 1 | 1 | 1 |
扩展端子台基座 | - | 2 | 5 | 10 |
20ch扩展端子台
(标准型/高耐压高精度型) | - | 1 | 4 | 9 |
GL840用扩展端子台连接线缆（1250px、2m 2种）可以把本体-端子台、端子－端子间分开。
※noise影响时、请减速采样速度。

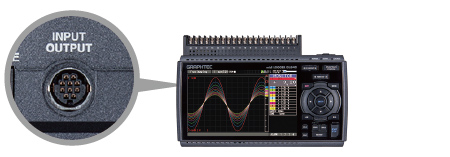

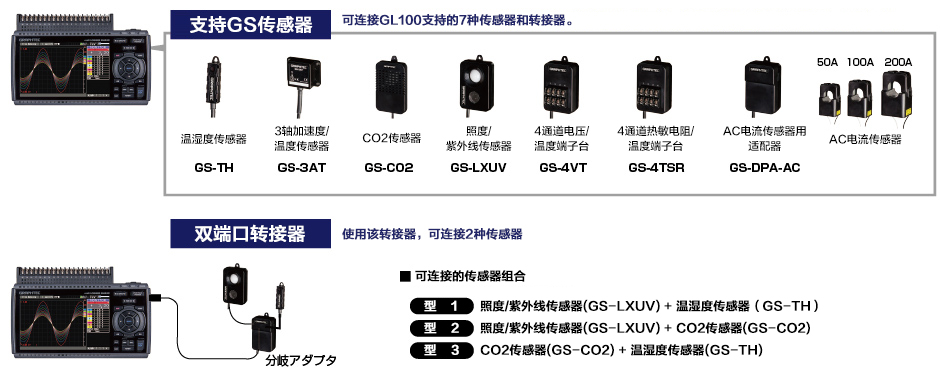

输入2：数字式传感器连接口
GL100的7种传感器和转接器都可以连接。更延伸了测量的范围。
输入3：逻辑/脉冲 输入口
逻辑或者脉冲信号 4通道可供输入。测量脉冲信号时、累计·瞬时·转速的测量可每个通道进行选择。
最高10ms的采样速度
减少通道数可以最高10ms的速度记录数据。
采样速度 | 10ms | 20ms | 50ms | 100ms | 200ms | 500ms | 1s | 2s |
可使用ch数 | 1 | 2 | 5 | 10 | 20 | 50 | 100 | 200 |
测定对象 | 电压 | ● | ● | ● | ● | ● | ● | ● | ● |
温度 | - | - | - | ● | ● | ● | ● | ● |
4GB存储空间 可安心进行长时间的数据记录
标配4GB闪存。记录数据可保存为GBD（graphtec binary data）格式、CSV格式。
记录时间例 (模拟信号20ch、2GB记录时)
采样速度 | 10ms | 50ms | 100ms | 200ms | 500ms | 1s | 10s |
GBD格式 | 31日 | 77 | 95日 | 108日 | 207日 | 365日以上 | 365日以上 |
CSV格式 | 3日 | 11日 | 16日 | 21日 | 54日 | 109日 | 365日以上 |
※ 记录时间为估算值。采样速度受使用ch数限制。10ms：1ch、50ms：5ch、100ms：10ch
重复记录功能
超过设定的记录数时、自动删除旧数据仅保存最新的数据。可设定数：1000点~2,000,000点。 | 接力记录功能
GL840记录数据一次最大为2GB。使用本功能可以2GB为单位、不丢失数据情况下连续记录。 |
数据记录中交换SD卡的功能
数据记录过程中 可以交换SD卡的功能。 |
|
便利的功能
警报输出功能
异常信号发生时、可以输出报警信号。每个通道可以进行条件设定各。标配了4个输出口。 | USB驱动模式
用USB线连接GL840和PC、以USB驱动模式启动的话、GL840被PC识别为一个驱动、GL840内的数据文件可以拖移至PC内。 |
导航功能
对初次使用者介绍记录设定和触发设定、简单的无线LAN连接。 | 7英寸TFT液晶画面显示
液晶屏变大、改善了可视性与操作性。 |
适用3种电源
GL840的电源支持AC电源、DC驱动、电池驱动。 | 丰富的连网功能
利用网络可以有各种连接方法来传递数据。 |
WEB浏览器功能 / FTP服务器功能。
FTP用户端功能 / NTP用户端功能。
储存箱(B-581)
可放置GL840记录仪和输入电缆的便携式手提箱。
*不适用于防止强外力冲击
无线LAN模块 完全活用GL840！
midi LOGGER GL840安装选件GL无线LAN模块(B-568) 后、可通过无线进行测量。

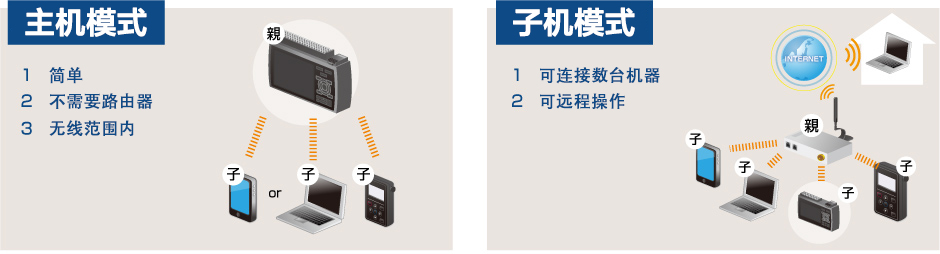

安装无线LAN模块、根据用途选用「母机模式」或者「子机模式」进行无线测量。
无线LAN的联网方式
midi LOGGER GL840安装选件GL无线LAN模块后、可通过无线进行测量。
安装无线LAN模块、根据用途选用「母机模式」或者「子机模式」进行无线测量。
无线LAN的使用案例
无线LAN范围内的使用

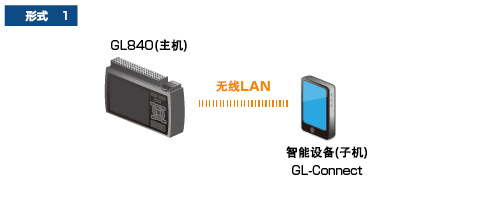

| ■形式1
| 数据确认 | 开始/停止 | 设定 | 保存 | 收邮件 | 智能设备 | O | O | O | - | - |
|

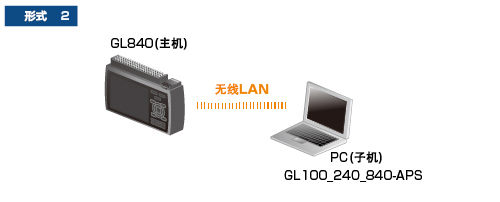

| ■形式2 |

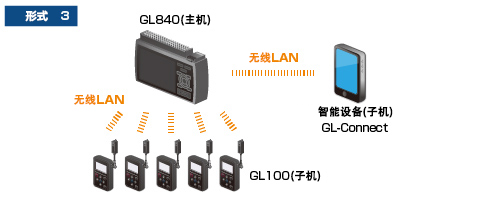

| ■形式3
| 数据确认 | 开始/停止 | 设定 | 保存 | 收邮件 | 智能设备 | O | O | O | - | - |
|

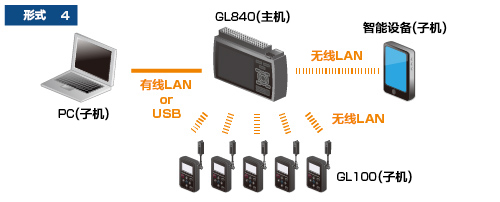

| ■形式4
| 数据确认 | 开始/停止 | 设定 | 保存 | 收邮件 | 智能设备 | O | O | O | - | - | PC | O | O | O | O | - |
|
无线LAN圈内的利用（连接到邮箱服务器）
| ■形式5
| 数据确认 | 开始/停止 | 设定 | 保存 | 收邮件 | 智能设备 | O | O | O | - | - | PC | O | O | O | O | O |
|

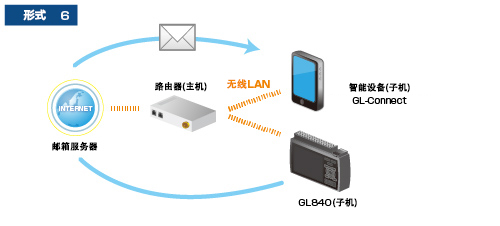

| ■形式6
| 数据确认 | 开始/停止 | 设定 | 保存 | 收邮件 | 智能设备 | O | O | O | - | O |
|

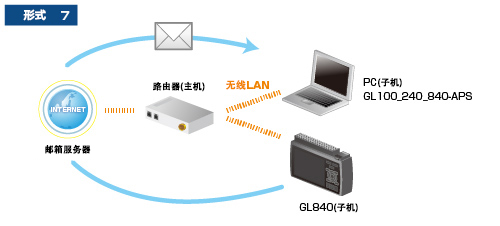

| ■形式7 |
连接网络（远程监控）

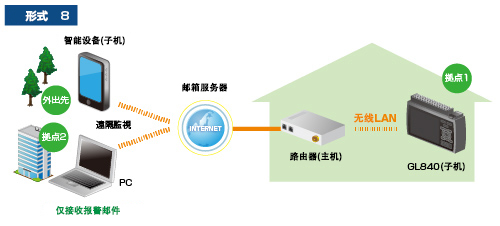

| ■形式8
| 数据确认 | 开始/停止 | 设定 | 保存 | 收邮件 | 智能设备 | - | - | - | - | O | PC | - | - | - | - | O |
|
| ■形式9
| 数据确认 | 开始/停止 | 设定 | 保存 | 收邮件 | 智能设备 | O | O | O | - | O | PC | O | O | O | O | O |
|
